傳真：0523-84363239
網(wǎng)址：www.ueuz.cn
聯(lián)系人：樊輝武
手機：15052895111
地址：江蘇省靖江市紅光鎮(zhèn)99號

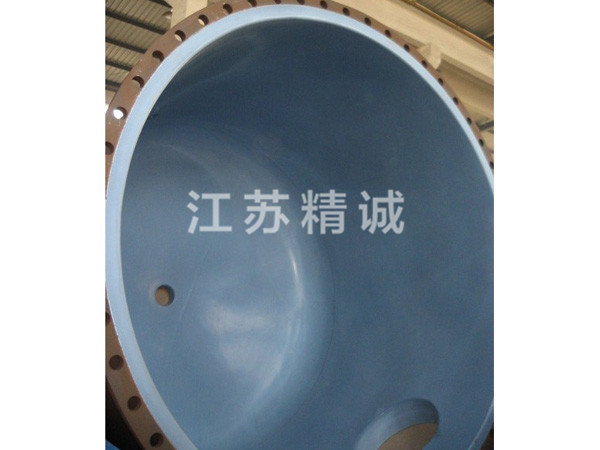

鋼襯F40
商品詳細(xì)介紹：
乙烯——四氟乙烯共聚物[Tetrafluoroethlene-Ethylene(polymer)]又稱氟塑料-40，簡稱ETFE或F40，由四氟乙烯與乙烯以1：1共聚而成，是一種耐腐、耐溫的新一代氟塑料。
F40具有優(yōu)良的耐熱、耐磨、耐輻射、耐化學(xué)腐蝕性能，并具有良好的耐沖擊和電絕緣性能。F40通過改性，可以進一步提高其耐沖擊強度、耐蠕變性、剛性和尺寸穩(wěn)定性。使用溫度范圍為—60 ~+150℃。由于F40加工性能優(yōu)良，用于制造化工設(shè)備襯里、泵、閥、管道、管件等產(chǎn)品。
我公司從日本引進先進的自動化控制旋轉(zhuǎn)裝置，結(jié)合成熟的熱滾襯制造工藝（國外稱為“MWR”工藝），根據(jù)用戶的不同使用要求，選用合理的配方機****的襯里方案，將塑料與鋼基體熱熔結(jié)合。其特點是鋼件與塑料成為一體，結(jié)合力強，可同步膨脹收縮，不易脫層。襯里層還具有無搭接縫、無氣泡、無針孔、耐沖擊強度高，抗?jié)B透性能好、表面平整光亮、摩擦系數(shù)小、不易結(jié)垢等特點。任何結(jié)構(gòu)形狀設(shè)備、管道、管件均可加工。目前采用的ETFE(F40)原料來源于美國杜邦公司、日本大金公司、日本塑硝子公司，主要應(yīng)用于防腐蝕襯里。該材料具有聚四氟乙烯的耐腐蝕特性，同時又有對金屬特有的較強粘著特性，客服了聚四氟乙烯對金屬的不沾合性缺陷，加之其平均線膨脹系數(shù)接近碳鋼的線膨脹系數(shù)，使ETFE(F40)成為合金屬的理想復(fù)合材料。
氟塑料三大品種性能比較
|
性能 |
F40 （ETFE） |
F4 （PTFE） |
F46 （FEP） |
|
相對密度 |
1.7（最輕） |
2.14-2.20 |
2.12-2.17 |
|
耐高溫性 |
一般（150℃） |
最好（260 ℃） |
一般（200℃） |
|
拉伸強度 |
高（45MPa） |
一般 （30MPa） |
差（25MPa） |
|
沖擊強度 |
最好 |
一般 |
一般 |
|
耐蠕變性 |
最好 |
一般 |
一般 |
|
彎曲模量 |
最好（2646MPa） |
差（392MPa） |
一般 （656MPa） |
|
耐輻射性 |
最好 |
差 |
差 |
|
耐磨性 |
最好（R50） |
差（R18） |
差（R25） |
|
成型性能 |
好 |
差 |
好 |
|
阻燃性 |
不燃 |
不燃 |
不燃 |
|
耐腐蝕性 |
優(yōu) |
優(yōu) |
優(yōu) |
|
線膨脹系數(shù) |
9.1×10-5/℃ |
10/10-5/℃ |
10/10-5/℃ |
|
滲透率 O2(cc/min) N2(cc/min) |
145 45 |
1050 390 |
300-900 150-170 |
|
耐真空度（襯里） |
好（滾襯） |
差（襯里） |
差（襯里） |
